Um circuito de feedback desempenha um papel crucial em um regulador CA, que é um dispositivo que mantém uma tensão de saída estável apesar das flutuações na tensão de entrada ou na carga. Como fornecedor de reguladores CA, testemunhei em primeira mão como a funcionalidade do circuito de feedback é essencial para o desempenho e a confiabilidade desses dispositivos. Neste blog, irei me aprofundar nos detalhes do que um ciclo de feedback faz em um regulador CA e por que ele é tão importante.
Compreendendo os princípios básicos de um regulador AC
Antes de mergulharmos no ciclo de feedback, vamos entender brevemente o que é um regulador CA. Um regulador CA é projetado para fornecer uma tensão de saída constante aos equipamentos conectados, independentemente das variações na tensão de entrada. Essas variações podem ocorrer devido a fatores como flutuações na rede elétrica, mudanças na demanda de carga ou condições ambientais. Ao manter uma tensão de saída estável, o regulador CA protege equipamentos sensíveis contra danos e garante seu funcionamento adequado.
O papel do ciclo de feedback
O circuito de feedback em um regulador CA é essencialmente um mecanismo de controle que monitora continuamente a tensão de saída e ajusta a operação do regulador para mantê-la no nível desejado. Aqui está uma análise passo a passo de como funciona:
1. Detectando a tensão de saída
A primeira etapa no circuito de feedback é detectar a tensão de saída real do regulador CA. Isso normalmente é feito usando um circuito de detecção de tensão, que amostra a tensão de saída e a converte em um sinal que pode ser processado pelo sistema de controle. O circuito de detecção foi projetado para ser altamente preciso e responsivo, de modo que possa detectar rapidamente até mesmo pequenas alterações na tensão de saída.
2. Comparando com a Tensão de Referência
Uma vez detectada a tensão de saída, ela é comparada com uma tensão de referência. A tensão de referência é um valor predefinido que representa a tensão de saída desejada do regulador CA. A comparação é feita através de um circuito comparador, que gera um sinal de erro baseado na diferença entre a tensão de saída detectada e a tensão de referência. Se a tensão de saída for superior à tensão de referência, o sinal de erro será positivo; se for menor, o sinal de erro será negativo.
3. Ajustando a Operação do Regulador
O sinal de erro gerado pelo comparador é então alimentado em um circuito de controle, que utiliza esta informação para ajustar a operação do regulador CA. O circuito de controle pode assumir diversas formas, dependendo do tipo de regulador. Por exemplo, num regulador linear, o circuito de controle pode ajustar a resistência de um resistor variável para alterar a tensão de saída. Num regulador de comutação, o circuito de controle pode ajustar o ciclo de trabalho de um transistor de comutação para regular a tensão de saída.
4. Monitoramento e Ajuste Contínuo
O circuito de feedback opera continuamente, monitorando constantemente a tensão de saída e fazendo ajustes conforme necessário. Isso garante que a tensão de saída permaneça estável, mesmo diante de alterações nas tensões ou cargas de entrada. Por exemplo, se a tensão de entrada cair repentinamente, o circuito de feedback detectará a diminuição na tensão de saída e ajustará a operação do regulador para aumentar a tensão de saída de volta ao nível desejado.
Benefícios do circuito de feedback em um regulador CA
O ciclo de feedback oferece vários benefícios importantes em um regulador CA:
1. Estabilidade de Tensão
O principal benefício do circuito de feedback é a estabilidade da tensão. Ao monitorar e ajustar continuamente a tensão de saída, o circuito de feedback garante que o equipamento conectado receba uma alimentação de tensão constante, independentemente de fatores externos. Isto é especialmente importante para dispositivos eletrônicos sensíveis, como computadores, equipamentos médicos e displays de LED. Por exemplo, umEstabilizador de display LEDdepende de uma tensão estável para garantir um desempenho de exibição consistente e de alta qualidade.
2. Regulação de carga
O circuito de feedback também ajuda na regulação da carga. Quando a carga conectada ao regulador CA muda, o circuito de feedback pode ajustar rapidamente a tensão de saída para compensar a mudança. Isto significa que a tensão de saída permanece estável, mesmo quando a demanda da carga varia. Por exemplo, umRegulador de tensão portátilpode ser usado com diferentes tipos de cargas, e o circuito de feedback garante que a tensão permaneça constante em todas as cargas.
3. Proteção para equipamentos conectados

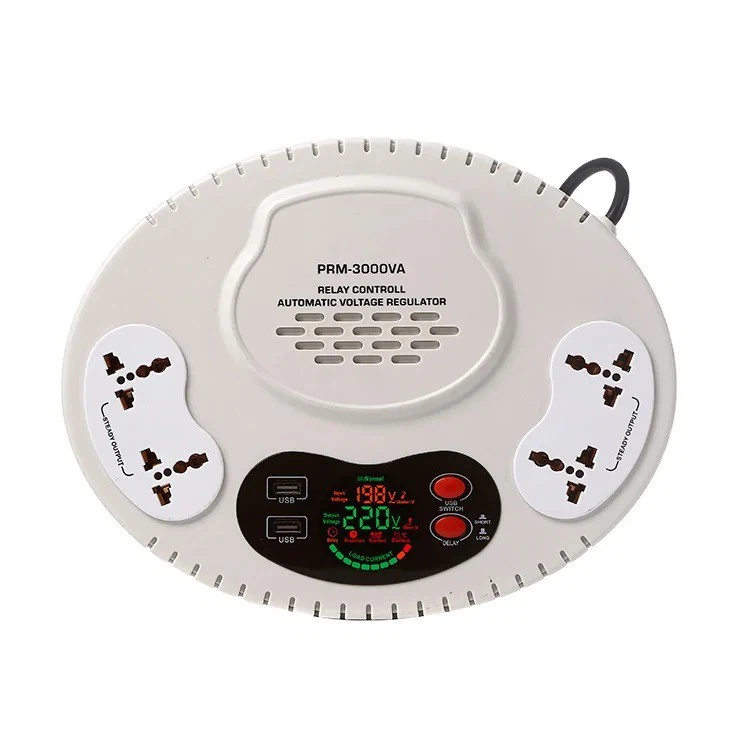

Uma tensão de saída estável fornecida pelo circuito de feedback protege o equipamento conectado contra danos. A sobretensão pode causar superaquecimento e falha dos componentes, enquanto a subtensão pode levar à operação inadequada ou perda de dados. Ao manter uma tensão de saída constante, o regulador CA com circuito de feedback protege o equipamento e prolonga sua vida útil. Por exemplo, umRegulador de energia do computadorcom um circuito de feedback que funciona bem, protege os componentes sensíveis do computador contra flutuações de tensão.
Tipos de loops de feedback em reguladores AC
Existem diferentes tipos de circuitos de feedback usados em reguladores CA, cada um com suas próprias características:
1. Loops de feedback analógico
Os loops de feedback analógico usam circuitos analógicos para detectar, comparar e ajustar a tensão de saída. Eles são relativamente simples e econômicos, tornando-os adequados para muitas aplicações. No entanto, eles podem ser menos precisos e responsivos em comparação com os ciclos de feedback digital.
2. Ciclos de feedback digital
Os circuitos de feedback digital usam circuitos digitais e microcontroladores para executar as funções do circuito de feedback. Eles oferecem maior precisão, melhor flexibilidade e algoritmos de controle mais avançados. Os loops de feedback digital também podem ser facilmente programados para se adaptarem a diferentes condições e requisitos operacionais.
Desafios e considerações no design do ciclo de feedback
Projetar um ciclo de feedback eficaz para um regulador CA traz seu próprio conjunto de desafios:
1. Ruído e interferência
O circuito de feedback pode ser afetado por ruído e interferência da fonte de alimentação, do ambiente ou de outros componentes do sistema. O ruído pode causar leituras falsas e ajustes imprecisos, levando à instabilidade na tensão de saída. Para mitigar isso, os projetistas precisam usar técnicas adequadas de filtragem e blindagem.
2. Tempo de resposta
O tempo de resposta do ciclo de feedback é crucial. Ele precisa ser rápido o suficiente para detectar e responder a alterações na tensão de entrada ou na carga, mas não tão rápido a ponto de causar oscilações ou instabilidade. Os projetistas precisam equilibrar cuidadosamente o ganho e as constantes de tempo do ciclo de feedback para atingir o tempo de resposta ideal.
3. Compatibilidade com o tipo de regulador
O projeto do circuito de feedback deve ser compatível com o tipo de regulador CA. Diferentes reguladores, como reguladores lineares, de comutação ou ferroressonantes, têm princípios e requisitos operacionais diferentes. O ciclo de feedback precisa ser adaptado para funcionar de forma eficaz com o tipo específico de regulador.
Conclusão
Concluindo, o ciclo de feedback é um componente essencial de um regulador CA. Ele fornece estabilidade de tensão, regulação de carga e proteção para equipamentos conectados. Como fornecedor de reguladores CA, entendemos a importância de um ciclo de feedback bem projetado para garantir o desempenho e a confiabilidade de nossos produtos. Se você precisa de umEstabilizador de display LED, umRegulador de tensão portátil, ou umRegulador de energia do computador, nossos produtos são projetados com ciclos de feedback de alta qualidade para atender às suas necessidades.
Se você estiver interessado em saber mais sobre nossos reguladores AC ou estiver considerando uma compra, convidamos você a entrar em contato para uma discussão sobre aquisição. Estamos aqui para lhe fornecer as melhores soluções para seus requisitos de regulação de tensão.
Referências
- Dorf, RC e Bishop, RH (2016). Sistemas de controle modernos. Pearson.
- Rashid, MH (2019). Eletrônica de Potência: Circuitos, Dispositivos e Aplicações. Pearson.
- Chapman, SJ (2012). Fundamentos de máquinas elétricas. McGraw - Hill Educação.
